關于模擬球機撥碼設置-武漢監控公司方法介紹
發布時間：2016-07-19文字來源：武漢監控公司點擊數：
關于模擬球機撥碼設置你會(huì )設置嗎？武漢監控公司教你設置方法：
當一臺錄像機上連接多個模擬球機控制的時候，在安裝前需要對球機進行地址位的撥碼
RS485的傳輸距離根據波特率的不同，最大傳輸的理論距離是不同的，在實際安裝過程中可能需要對球機進行波特率的撥碼
1、球機初始（默認）設置
地址碼：0
波特率：2400
2、武漢監控公司教你如何查看撥碼開關
在智能球邊沿保護蓋內有撥碼開關，用于確定智能球的地址、波特率和通訊協議等參數
有透明罩的球機：將透明罩打開
紅外球機：在兩側耳朵處
智能球有SW1 和SW2 兩個開關
SW1 用來設置智能球的地址位
SW2 中的開關1、2、3 用來設置智能球的波特率
紅外經濟型智能模擬球自適應PELCO-D、PELCO-P 和HIK協議

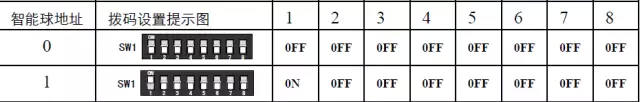

撥碼開關采用二進制原理設計
SW1 上的開關1-8 位打為ON 檔，分別對應數值1、2、4、8、16、32、64、128，地
址值為對應各個位數值累加之和，其中開關打為OFF 檔，該位取值為零。
例如地址值63：1+2+4+8+16+32+0+0，對應于開關1-6 位打為ON 檔，7-8 為OFF 檔。
3、武漢監控公司教你如何設置波特率
SW2 中的開關1、2、3 用來設置智能球波特率，分別代表2400bps，4800bps，9600bps
模擬球機的撥碼設置相對簡單，在錄像機上不能控制的情況下，可以在錄像機上核對一下484參數里面的波特率，地址位和協議是否跟球機匹配
